產品名稱：潛水式閥門液壓測試臺
型號規格JWZQ/DN80-300型
測試范圍：DN80-300（3”-12”）
試驗工作壓力：
|
規格
（DN/mm）
|
試驗工作壓力范圍
|
||
|
通徑
（DN）
|
密封試驗PN
（MPa/Class）
|
強度試驗PS
（MPa）
|
|
|
DN80-300
|
80-100
125
150
200
250
300
|
1.6-32.0/1500
1.6-25.0/1500
1.6-20.0/900
1.6-15.0/900
1.6-10.0/600
1.6-6.4/400
|
1.6-48.0
1.6-37.5
1.6-30.0
1.6-22.5
1.6-15.0
1.6-10.0
|
閥門強度試驗（PS）是按各通徑規格密封試驗（PN）的公稱壓力值(MPa)x1.5倍進行閥門強度性能試驗。
3.性能工作原理
★該機型適用于直通法蘭式閘閥、截止閥、球閥等閥門的密封和閥體強度壓力性能測試。

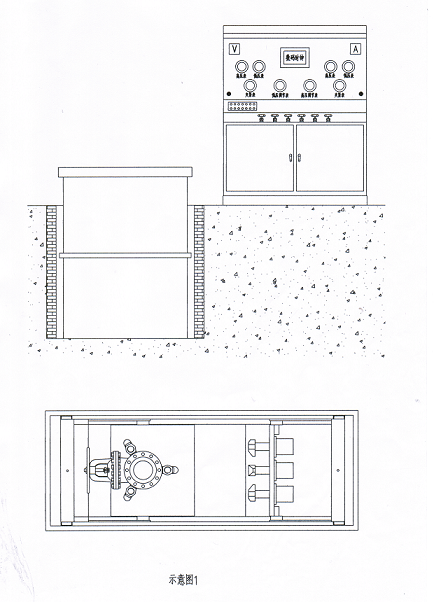

★主要功能原理：被試閥門整體潛入水中目測，工作臺有上下升降采用閥門法蘭端面定位夾爪抱壓密封方法，左右兩向工作臺上夾爪機構的軸向壓緊與放松及徑向大小進退同步工作，左右兩邊工作臺有90度翻轉功能（試氣用），左邊工作臺可平衡移動（根據被試閥門長短）。各功能由液壓傳動、電器按鈕控制，保壓和泄壓用針型閥手動控制。
附Q（3）
★配置有電接點壓力表（測試閥門時達到所需壓力能自動停機保壓）。
在試水或氣的保壓過程中，或有較高的壓力情況下按任何一個按鈕都
不會工作，一直泄壓到無壓力才能正常工作。（工作時確保安全）。
★配置有高壓水泵、電動低壓水泵。介質水、氣、油可儲存循環使用，留有進氣管接頭（需方自備氣源0.8-1.0MPa）。
★配置雙向進壓與泄壓并設保壓和泄壓裝置。
★壓力表選用耐震表，精度等級1.6級，標準MPa/Psi，試驗工作壓力表實行[三級制]，既:高、中、低壓力表,采用：25MPa、10MPa、6MPa。
★隨機附件：1，DN80-300平面密封盤及O形密圈等易損件1臺套
2，使用手冊出廠報告與裝箱單等資料
